工場建築は「建てた後」で差がつく！【第2回】生産効率120％を達成した動線設計と建築の工夫

人手を変えずに生産効率をアップさせる設計

今回は、工場の本丸である「生産エリア」の設計について解説します。

ジーアクト様の新工場では、従業員数を増やさず、残業も増やしていないにもかかわらず、生産効率が従来の120％へと向上しました。

その背景には、建物の形ありきではなく、作業工程や働く人の動きから逆算した緻密な建築設計がありました。

増築を重ねた旧工場では、空いたスペースに機械を置かざるを得ず、工程が複雑化していました。

新築は、この積み重なった制約を一度だけ白紙に戻せる最大のチャンスです。

本計画では、以下の「4つの順番」でレイアウトを決定しました。

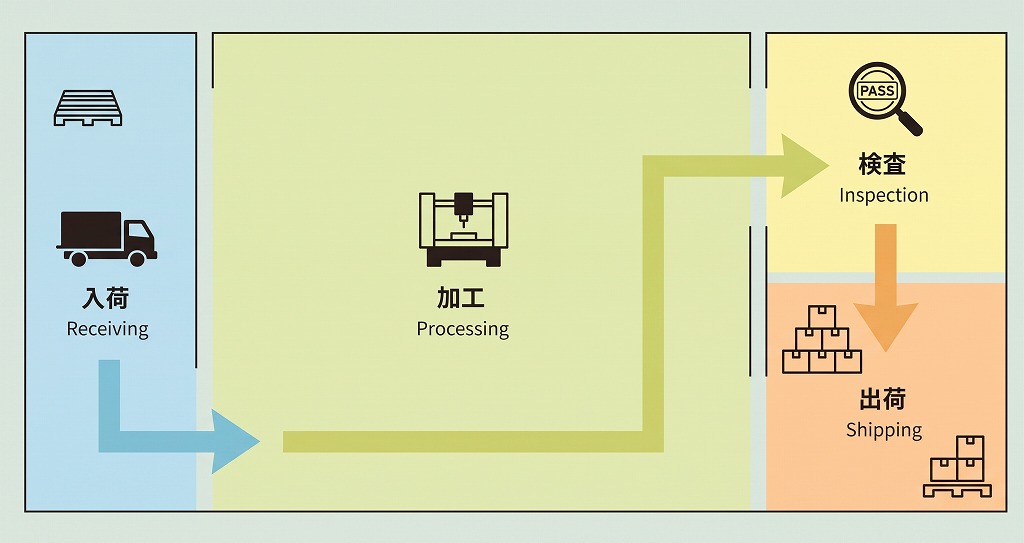

1.	物の流れ	戻りが発生しない「入荷→加工→検査→出荷」の一方通行を先に描く
2.	機械の配置	流れに沿って工程順に並べ、将来の増設の余地も含めて位置を決める
3.	人の配置	機械の配置に対して、人がどこに立ち、どこを歩くかを決める
4.	建物の形	ここで初めて、必要な面積・スパン・天井高・開口を決定する

「物の流れ」を最優先に設計することで、無駄な動きがなくなり、人員や残業を増やすことなく生産効率120％を達成しています。

生産ラインの最適化に目を奪われがちですが、実は「間接部門」の動線も工場の生産性に直結します。

旧工場では、事務所と出荷場が敷地の両端に位置しており、伝票のやり取りなどのたびに片道3分もの移動時間がかかっていました。

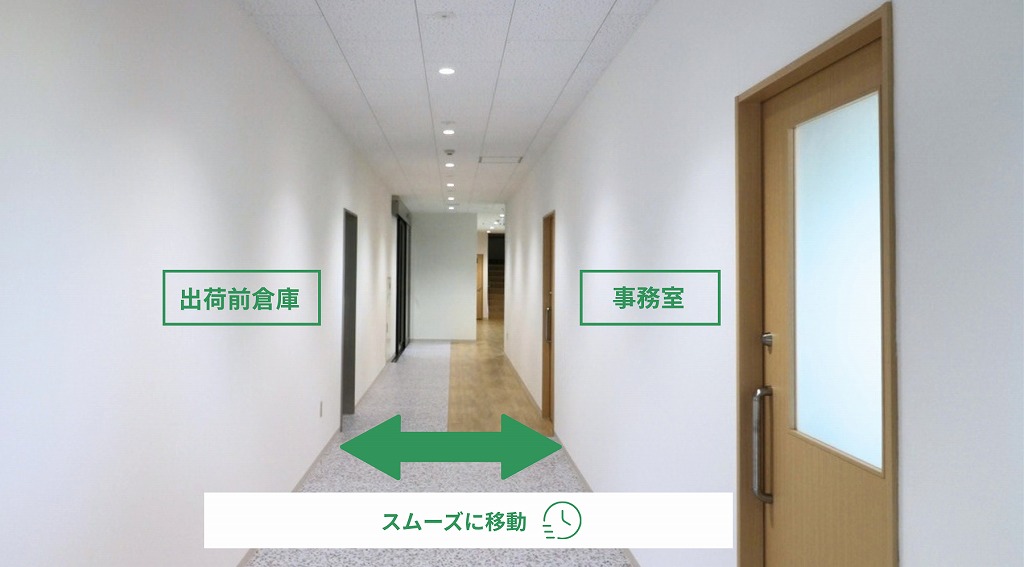

新工場ではこれを解消するため、事務室・現場事務スペース・出荷前倉庫を一筆書きのようにつなげ、扉1枚（わずか数秒）でスムーズに行き来できるように再構築しました。

また、見落とされやすいのが「敷地内の車両動線」です。敷地の間口を広く取り直し、納品トラックの進入経路や構内での回転半径まで綿密に計算することで、社内からは声が上がりにくい「社外の納入業者のストレス」も解消しています。

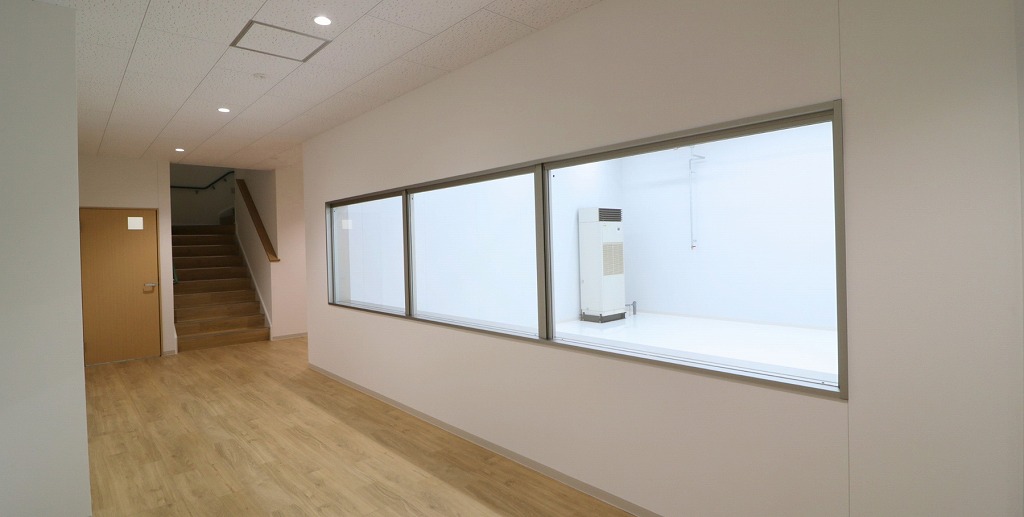

精密加工において重要な検査室は、工場の一角ではなく建物の端に独立させ、来客用の通路に面する位置に配置しました。

ガラス越しに通路からさりげなく内部が見えることで、わざわざ案内しなくても検査体制が伝わります。

この別動線によるクリーンな環境はメーカー担当者からも絶賛されており、品質保証のPRとして指名受注にも貢献しています。

▼ 検査室を通路に面する位置にレイアウトする狙い

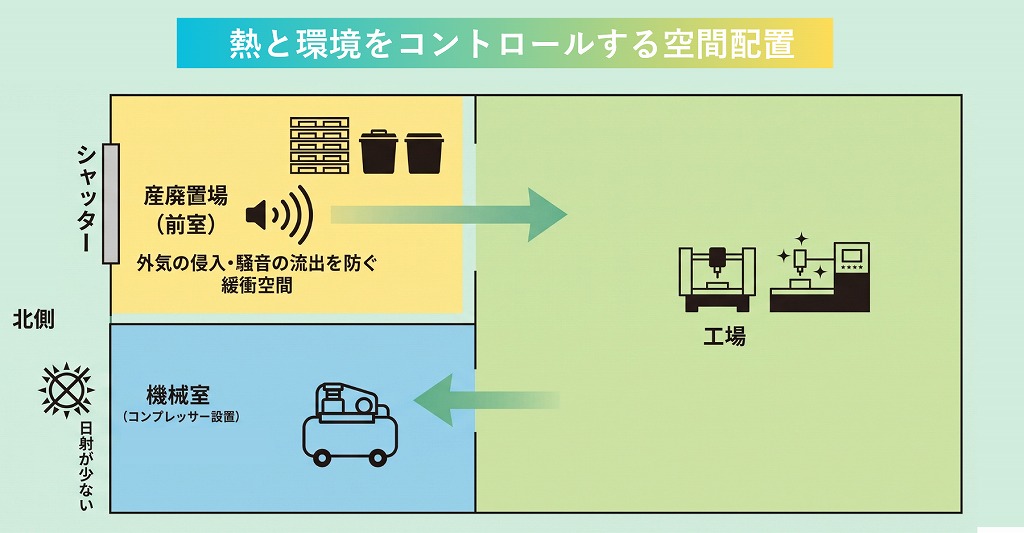

設備機器やバックヤードの配置も、環境維持の重要なポイントです。

コンプレッサーを設置する機械室は、直射日光による温度上昇を抑えるため、日射の少ない建物の北側に配置し、安定稼働に大きく貢献しています。

工場には外部へ直接面する大きなシャッターを設けていません。

その代わりに、産廃置場を工場と外部の間に配置し、「前室」として機能させています。

産業廃棄物の一時置き場という本来の用途を持たせながら、緩衝空間を兼ねることで、以下の4つの大きなメリットを生み出しました。


1.	空調負荷の低減	外気が工場へ直接流れ込まないため、高断熱化した効果を開口部で逃さない
2.	騒音対策	加工音が直接外部へ漏れず、近隣の農地や住宅との良好な関係維持に繋がる
3.	防塵・防虫効果	ほこりや虫の侵入を手前で止めることができ、精密加工に不可欠な工場内の清浄度を保つ
4.	5Sの仕組み化	切り屑や梱包材の一時置き場が動線上にあることで、廃材を工場内に溜めず、整理整頓（5S）が自然と回る仕組みになる
